高速風洞試驗設備一般主要由空氣壓縮機、儲氣系統、風洞、控制與測試系統和消聲塔組成。
咨詢熱線：
該測控系統基于PXI總線平臺，PXI并行總線式控制與測試系統是基于網絡的分布式測控系統，是一種開發性、模塊化、易于集成、使用靈活、功能強大、性能可靠的測控系統，提供132MB/s的數據傳輸速率，具有擴展槽、I/O接口和觸發總線，具有星形觸發總線和高速通訊局部總線。
系統包括PXI總線馬赫數（M=0.4～4.5）控制與攻角控制系統、PXI總線動態（32路）與靜態（64路）數據測試分析系統及視頻監控系統，系統涵蓋設計、安裝、調試、運行支持全過程，整個測控系統達到國內先進水平。
● 馬赫數控制精度優于0.5%，
● 動態測試精度0.5%，
● 靜態測試精度優于0.05%

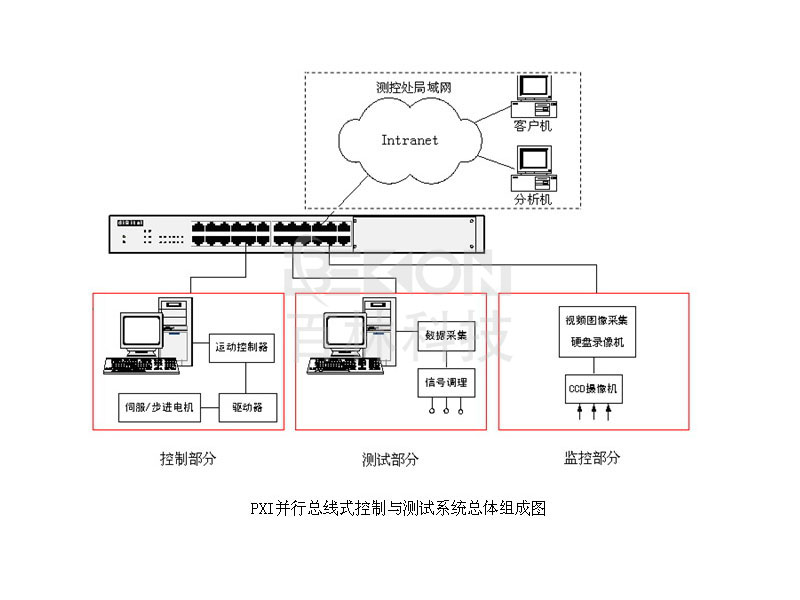

系統組成下圖所示
