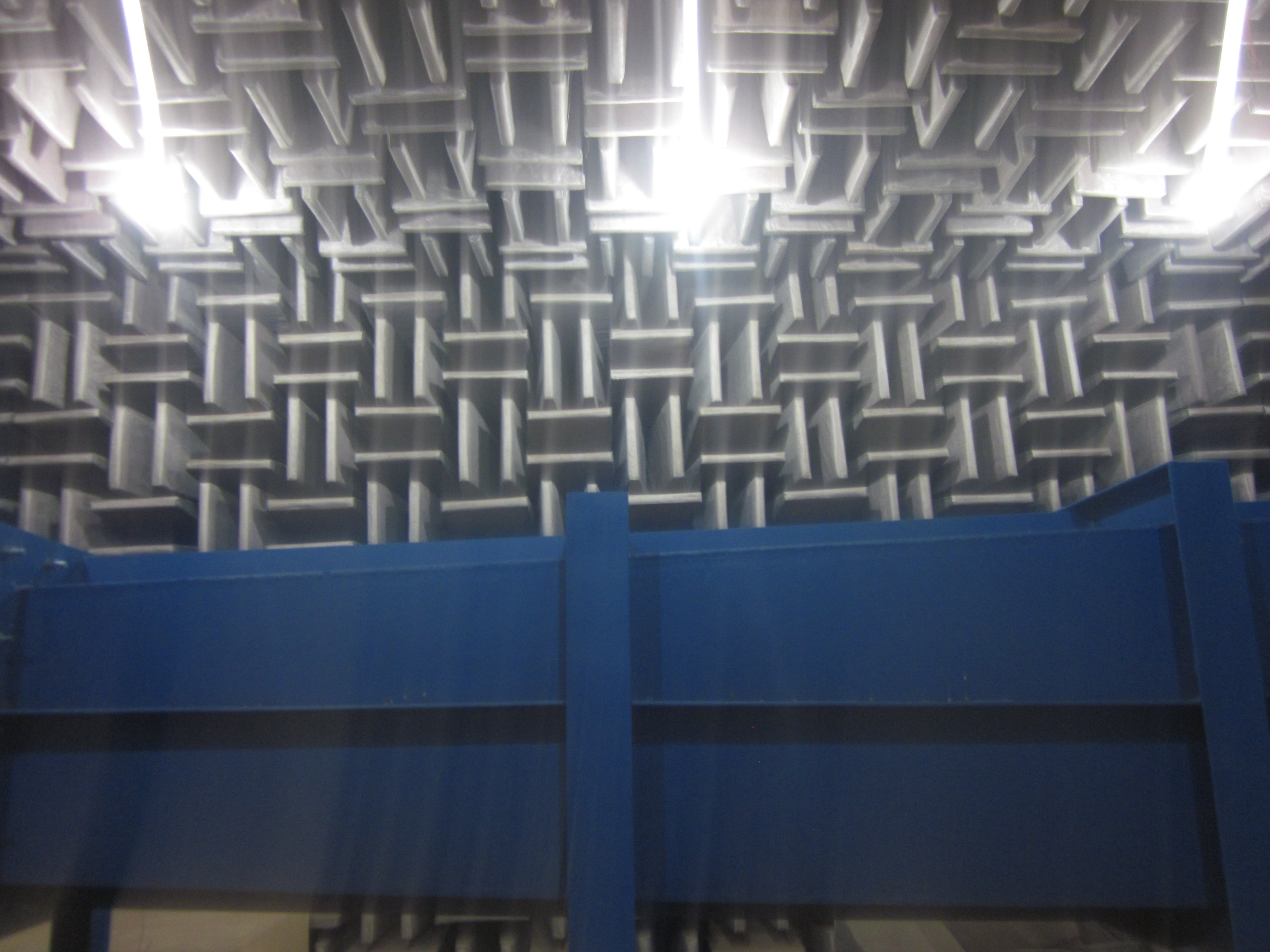

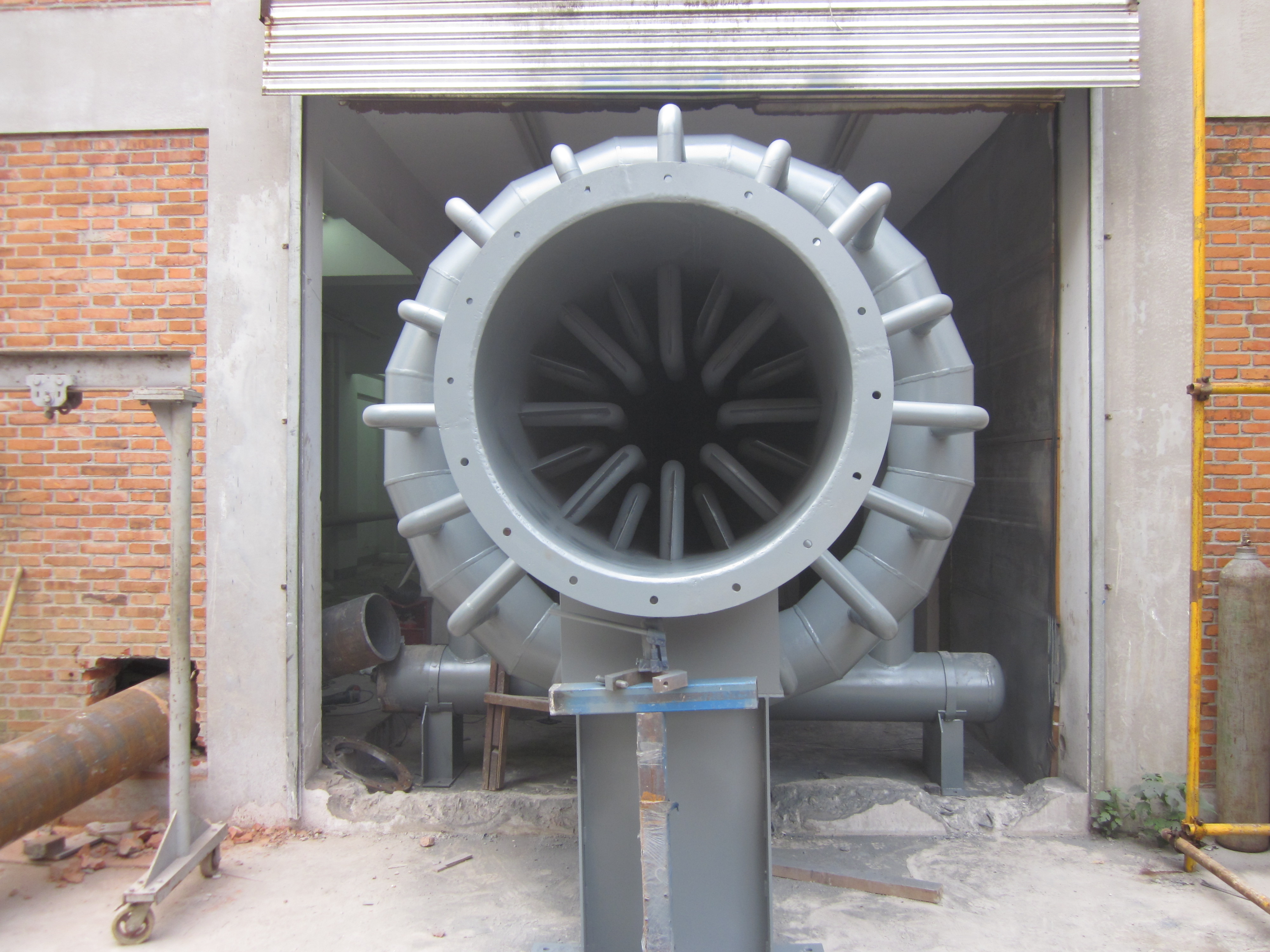

0.4Ma亞聲速高速聲學風洞主要由以下部段組成：進氣段、引射器、引射器管路、動力段、穩定段、收縮段、雙試驗段（開口、閉口）、擴散段、消聲段。具體試驗段尺寸也可根據客戶需求非標定制。
參照標準：
GJB 1179A-2012《高速風洞和低速風洞流場品質規范》
咨詢熱線：
項目 | 技術指標 |
| 結構形式 | 閉口試驗段、開口試驗段 |
| 工作段尺寸 | 閉口試驗段：0.4m×0.4m（寬*高） 開口試驗段：0.8m×0.8m（寬*高） |
| 馬赫數范圍 | 閉口試驗段：0.4m×0.4m，馬赫數范圍≥0.4馬赫；開口試驗段：0.8m×0.8m，馬赫數范圍≥0.2馬赫 |
| 動壓穩定性 | 0.4m×0.4m閉口試驗段：≤0.5% |
| 湍流度 | 0.4m×0.4m閉口試驗段：≤0.5% |
| 模型區局部氣流偏角 | 0.4m×0.4m閉口試驗段：≤0.5° |
| 聲學指標 | 開口：0.4m，馬赫數0.4以上（噪聲112dBA以下）；閉口：0.8m，馬赫數0.2以上（噪聲85dBA以下） |
| 名稱 | 儀器參數 |
| 皮托管 | 校正系數：0.997～1.003； |
| 高精度數字微差壓計 | （0～5000）Pa； |
| 溫度傳感器 | （0～60）℃； |
| 濕度傳感器 | （0～100）%RH； |
| 大氣壓力傳感器 | (600～1100)hPa； |
實現聲學風洞控制，建立風洞試驗流場。該系統操作簡單，控制準確，自動化程度高，工作穩定性好。
人工手動輸入給定風速，控制系統能夠在短時間內調節風速到達給定風速點，并穩定在誤差范圍內，在試驗段形成穩定的風場，供測試人員試驗。風速控制過程中可以隨時改變給定風速值。人工手動輸入給定頻率，系統控制變頻器到給定頻率值，驅動風扇恒轉速轉動，在試驗段形成穩定的風場，供測試人員試驗。轉速控制過程中可以隨時改變給定頻率值。
穩風速/轉速控制、整個過程中軟件界面上實時顯示風洞風速、溫度、變頻器的輸出電壓、電流及頻率等參數值，并繪制風速、溫度調節曲線圖。
