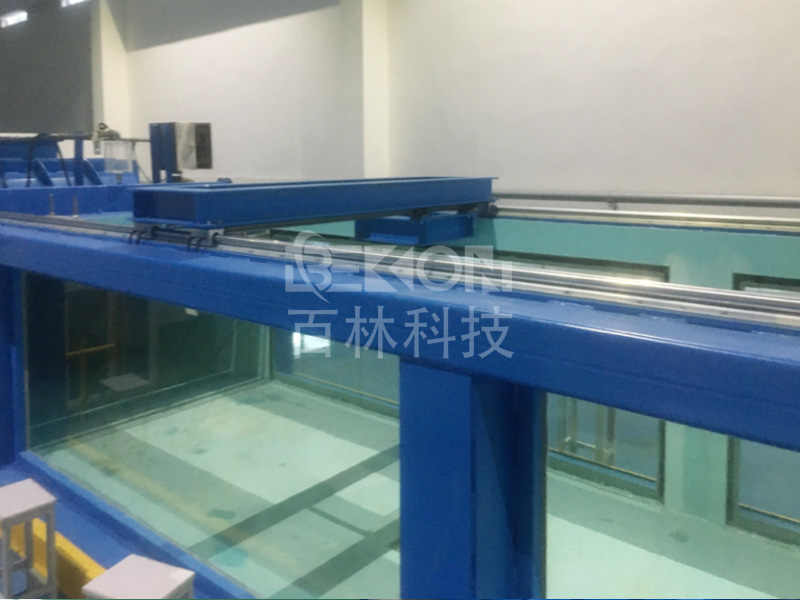

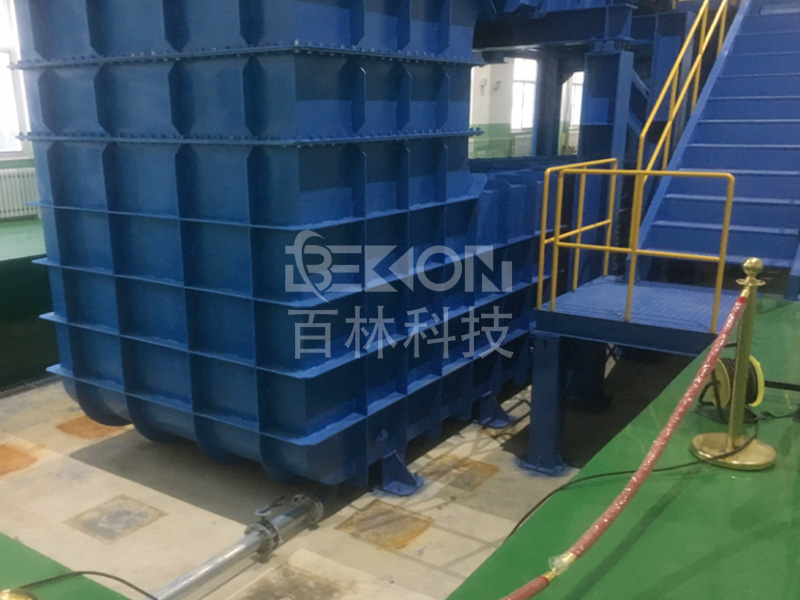

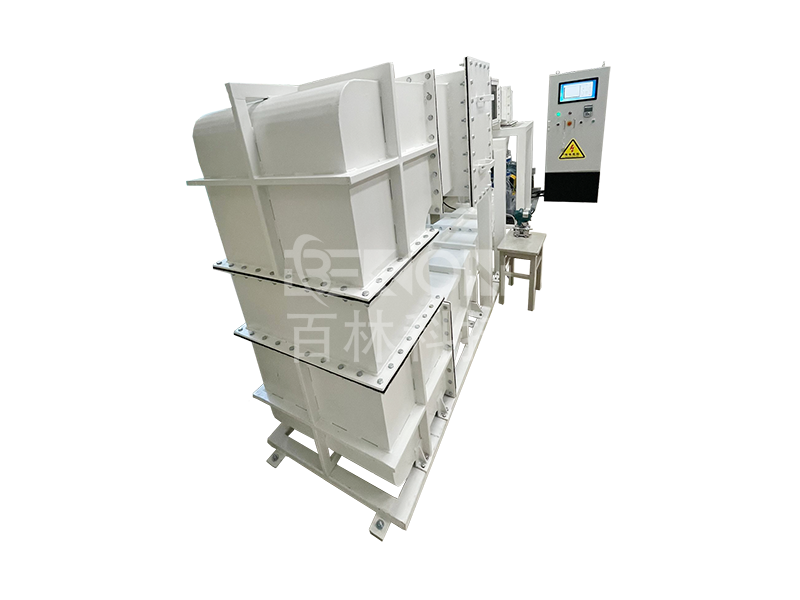

水洞主要由洞體結構、水泵、水洞控制柜、控制臺、配套儀器等組成，實現水洞高精度自動控制和模型性能測試。試驗段尺寸有：200mm×200mm，500mm×500mm、1000mm×1000mm，流速范圍：（0.05~5）m/s。
主要用于研究水下探測器、魚雷、水下導彈、潛艇等水下航行器或裝備的水動力性能實驗。具體試驗段尺寸也可根據客戶需求非標定制。
咨詢熱線：
BLWT-S2020 水平水洞 | |
項目 | 技術指標 |
結構形式 | 閉口回流結構 |
試驗段尺寸 | 500mm x 500mm（可根據要求定制試驗段尺寸） |
試驗段流速范圍 | （0.05～5）m/s |
| 試驗段水流均勻性 | ≤1.0% |
| 試驗段水流穩定性 | ≤0.8% |
| 湍流度 | ≤0.5% |
| 環境噪聲 | ≤80dBA |
BLWT-S1100 水平水洞 | |
項目 | 技術指標 |
結構形式 | 閉口回流結構 |
試驗段尺寸 | 1000mm x 1000mm（可根據要求定制試驗段尺寸） |
試驗段流速范圍 | （0.05～5）m/s |
試驗段水流均勻性 | ≤1.0% |
試驗段水流穩定性 | ≤0.8% |
湍流度 | ≤0.5% |
環境噪聲 | ≤80dBA |
| 名稱 | 儀器參數 |
| 皮托管 | 校正系數：0.997～1.003； |
| 高精度數字微差壓計 | （0～15）KPa |
● 水洞的控制軟件具有數據采集、數據處理、水洞控制等功能。設置兩種工作模式：全自動工作模式和半自動工作模式。
● 水洞主機控制軟件的界面設計開放，便于人機對話，便于修改和設定皮托管系數、采樣時間間隔、微壓計系數等相關參數和信息。
● 自動采集記錄溫度、微壓計、模型姿態、湍流度等參數，對被測儀表根據國標進行測量。
